चीनी उत्पादन के क्षेत्र में, एक रोटरी वैक्यूम फिल्टर चीनी रस में ठोस पदार्थों और तरल पदार्थों के कुशल विभाजन को प्राप्त करने के लिए एक महत्वपूर्ण उपकरण है. चाहे यह चीनी उत्पादन के लिए चीनी के उत्पादन के लिए चीनी के प्रसंस्करण, औद्योगिक चीनी उत्पादन के लिए चीनी का उपयोग करने के लिए चीनी का उपयोग करने के लिए शामिल हो, गंदगी के रस से शेष चीनी निकालना, कार्बोनेशन प्रक्रिया द्वारा उत्पादित फिल्टर केक का प्रसंस्करण, या गुणवत्ता में सुधार के लिए हरे रस की शुद्धता, इन सभी प्रक्रियाओं को संचालित करने के लिए इस उपकरण पर भरोसा है।

शर्करा उद्योग में रोटरी वैक्यूम फिल्टर के काम का सिद्धांत और आवेदन क्षेत्र

रोटरी ड्रम वैक्यूम फिल्टर एक प्रकार का निरंतर वैक्यूम फिल्टर है। इसके फिल्टर सेक्टर उच्च ताकत पॉलीप्रोप्रिलेन से बने होते हैं, एक उचित संरचनात्मक डिजाइन के साथ जो कठोरता और टिकाऊता सुनिश्चित करता है। यह व्यापक रूप से अल्केल विनिर्माण, खनन, कोयला मल डिवाइस डिवाइस, कागज बनाने, खाद्य प्रसंस्करण, फार्मास्युटिकल उत्पादन, और धातुगत मल डिवाइस डिवाइसिंग जैसे उद्योगों में लागू किया जा सकता है।

रोटरी वैक्यूम फिल्टर की संरचना और कार्य सिद्धांत

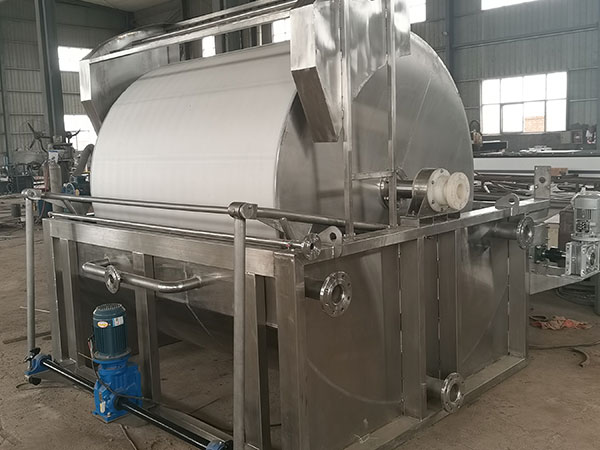

यह अपने दीवार पर छेदों के साथ एक क्षैतिज घूर्णन ड्रम से बना है। ड्रम सतह पर एक समर्थन प्लेट और फिल्टर कपड़ा फ़िल्टर सतह बनाने के लिए रखा जाता है। फ़िल्टर सतह के नीचे का स्थान कई अलग-अलग प्रशंसक आकार वाले कक्षों में विभाजित है, जिनमें से प्रत्येक को एक पाइपलाइन के माध्यम से वितरण वाल्व से जुड़ा हुआ है।

जैसा कि ड्रम एक पूर्ण चक्र पर घूमता है, प्रत्येक फ़िल्टर कैमरा वितरण वाल्व के माध्यम से वैक्यूम सिस्टम और संपीड़ित वायु प्रणाली से अलग-अलग रूप से जुड़ा हुआ है, जिससे ड्रम की पूरी फ़िल्टर सतह पर फ़िल्टरिंग, धोने, सूखने, स्लाइड डिस्चार्ज और फ़िल्टर कपड़े पुनर्जन्म जैसे कार्यों को अनुक्रमित रूप से पूरा किया जाता है:

फ़िल्टर क्षेत्र आकार के लगभग 1/3 है;

स्लाइड धोने और सूखने के क्षेत्र को परिधि के 1/2 का आंकड़ा है;

श्लेष्म निर्वहन क्षेत्र 1/6 की परिधि का हिस्सा है;

इन क्षेत्रों के बीच पारिवारिक क्षेत्र हैं।

फ़िल्टरिंग के दौरान, रोटिंग ड्रम के निचले हिस्से को निचले हिस्से में डुबोया जाता है और घूमता है। निचले हिस्से में डुबोया गया फ़िल्टर कैमरों को वैक्यूम सिस्टम से जोड़ा जाता है: फ़िल्टर को फ़िल्टर से अवशोषित किया जाता है, जबकि ठोस कण फ़िल्टर सतह पर फ़िल्टर शेष को बनाने के लिए अवशोषित किए जाते हैं। ड्रम के साथ निचले हिस्से से बाहर घूमने के बाद, फ़िल्टर शेष में मौजूद तरल को लगातार अवशोषित किया जाता है। जब फ़िल्टर शेष में अवशोषित फ़िल्टर को हटाने की आवश्यकता होती है, तो धोने का पानी स्प्रे किया जा सकता है जब फ़िल्टर

संरचनात्मक डिजाइन और तकनीकी विशेषताएं

1. मुख्य घटक और सामग्री

ड्रम शरीर: 316 एल स्टेनलेस स्टील सटीक कास्टिंग, घूर्णन त्रुटि ± 0.05 मिमी, गतिशील संतुलन G0.5 स्तर, सतह लेजर कोटिंग 3-5 मिमी सिरेमिक परत, जीवन इलेक्ट्रोप्लेटिंग की तुलना में 50% विस्तारित।

फ़िल्टरिंग सिस्टम: पारंपरिक पीपी फाइबर फिल्टर कपड़ा; उच्च अंत मॉडल 2025 में बड़े पैमाने पर उत्पादन के लिए ग्राफीन यौगिक फिल्टर सामग्री का उपयोग करेंगे।

वैक्यूम वितरण सिर: डबल सील डिजाइन, वैक्यूम डिग्री -0.08~-0.095 एमपीए, वितरण सटीकता ± 0.5%; पारंपरिक उपकरणों की तुलना में, फिल्टर केक में नमी की सामग्री को 3-5 प्रतिशत अंक से कम किया जा सकता है, जिससे फिल्टर केक के बाद का प्रसंस्करण अधिक सुविधाजनक हो जाता है।

2. स्वचालित नियंत्रण प्रणाली

मानक सिमन्स S7-1200 पीएलसी + 10 इंच टच स्क्रीन, समय / निरंतर दबाव अंतर आत्म-चिकित्सा, फिल्टर गति की वास्तविक समय निगरानी, फिल्टर केक मोटाई और अन्य मापदंडों का समर्थन करता है।

उच्च अंत मॉडल आईओटी मॉड्यूल, रिमोट ऑपरेटिंग और रखरखाव + विफलता चेतावनी (सटीकता ≥ 92%), एज कंप्यूटिंग अनुकूलन चक्र, और ऊर्जा खपत को 13% तक कम किया जाता है।

आरक्षित डीपी इंटरफ़ेस, जो पूरी प्रक्रिया डेटा ट्रैकिंग प्राप्त करने के लिए चीनी कारखाने के एमईएस सिस्टम से कनेक्ट किया जा सकता है।



चीनी उद्योग में रोटरी वैक्यूम फिल्टर निर्माता

चीनी उद्योग में कई रोटरी वैक्यूम फिल्टर न केवल "प्रिंटिंग उपकरण" हैं, बल्कि कुंजी उपकरण हैं जिन्हें मल के शुद्धिकरण से फिल्टर केक के प्रसंस्करण तक अलग नहीं किया जा सकता है। वह न केवल चीनी रस में अशुद्धियों को पकड़ सकता है, जिससे बाद में क्रिस्टलीकृत चीनी उत्पादों की उच्च गुणवत्ता हो जाती है, बल्कि निरंतर संचालन के माध्यम से चीनी कारखानों के लिए दक्षता में सुधार और लागत बचाता है, विशेष रूप से मध्यम और बड़े चीनी कारखानों के बड़े पैमाने पर उत्पादन की जरूरतों के लिए उपयुक्त है।

चीनी उद्योग में ऊर्जा बचत और बुद्धि की बढ़ती मांग के साथ, इस उपकरण को अधिक टिकाऊ फिल्टर सामग्री से दूरस्थ संचालन और रखरखाव प्रणालियों तक भी अपग्रेड किया जा सकता है, जो सभी चीनी कारखानों को ऊर्जा की खपत और समस्याओं को कम करने में मदद कर रहे हैं।
