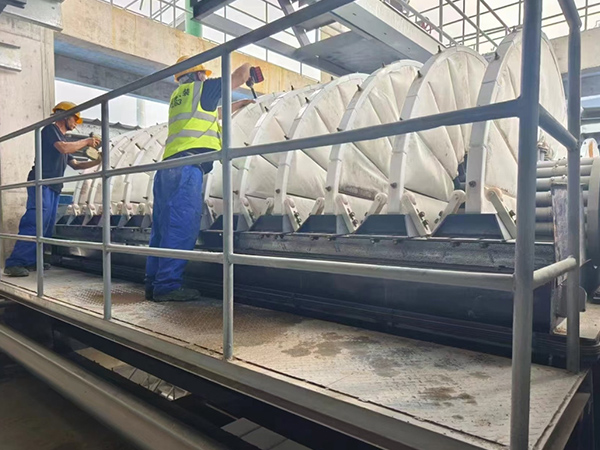

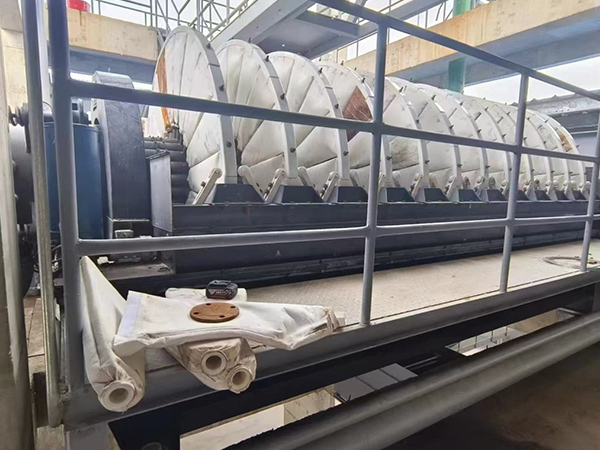

वैक्यूम डिस्क फ़िल्टर

एक कुशल ठोस तरल विभाजन उपकरण के रूप में, वैक्यूम डिस्क फिल्टर खनन, रासायनिक उद्योग, पर्यावरण संरक्षण और कई अन्य क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है. यह मुख्य रूप से काम करने के लिए नकारात्मक वैक्यूम दबाव के सिद्धांत पर भरोसा करता है, नकारात्मक वैक्यूम दबाव के कार्रवाई के तहत, निलंबन में तरल फ़िल्टर मीडिया के माध्यम से गुजर सकता है, जबकि ठोस कणों को प्रभावी ढंग से फ़िल्टर मीडिया द्वारा रखा जाएगा, और फिर एक केक बनाने के लिए फ़िल्टर मीडिया की सतह पर जमा हो जाएगा, ताकि ठोस- तरल विभाजन का उद्देश्य प्राप्त हो।

अन्य प्रकार के फ़िल्टरिंग उपकरणों की तुलना में, वैक्यूम डिस्क फ़िल्टर के फायदे अधिक महत्वपूर्ण हैं, निरंतर संचालन की क्षमता के साथ, और अस्थायी ठोस तरल विभाजन संचालन हो सकता है, जो उत्पादन दक्षता में बहुत सुधार करता है। उच्च फ़िल्टरिंग दक्षता, अपेक्षाकृत कम समय में कुशल ठोस तरल विभाजन प्रभाव प्राप्त कर सकता है, और स्वचालन का स्तर भी उच्च स्तर पर है, जो प्रभावी ढंग से मैनुअल हस्तक्षेप और कम श्रम लागत को कम कर सकता है।

काम के सिद्धांत

वैक्यूम डिस्क फिल्टर मुख्य रूप से ठोस और तरल विभाजन को प्राप्त करने के लिए वैक्यूम नकारात्मक दबाव पर भरोसा करता है, और इसका कार्य प्रवाह निम्नलिखित है:

1. भोजन करें:फ़िल्टर किया जाने वाला निलंबन, फ़िल्टर डिस्क के नीचे या चारों ओर फ़िल्टर डिस्क के लिए परिवहन किया जाता है, ताकि डिस्क इसमें डूब जाता है;

डिस्क के अंदर पाइपलाइन के माध्यम से वैक्यूम सिस्टम से जुड़ा हुआ है, और वैक्यूम चालू होने के बाद, डिस्क के अंदर और बाहर एक दबाव अंतर उत्पन्न किया जाएगा। दबाव अंतर के कार्रवाई के तहत, निलंबन में तरल फिल्टर डिस्क के अंदर तरल संग्रह चैनल में प्रवेश करेगा, और फिल्टर कपड़े के माध्यम से ठोस कण फिल्टर कपड़े द्वारा पकड़े जाएंगे, फिल्टर डिस्क की सतह पर एक केक बनाएंगे;2. वैक्यूम adsorption के लिए:

फ़िल्टरिंग की प्रक्रिया में, केक लगातार मोटा हो जाता है, और वैक्यूम का नकारात्मक दबाव इस केक में शेष पानी को आगे निकालने और नमी सामग्री को कम करने के लिए काम जारी रखता है;3. मिठाई का सेवन करें:

एक निश्चित मोटाई और सूखापन तक पहुंचने के बाद डिस्चार्ज क्षेत्र में केक को डिस्चार्ज किया जाएगा, इस समय, वैक्यूम सिस्टम बंद हो जाता है और पानी दबाया हवा या स्क्रैपर द्वारा वापस उड़ाया जाएगा या स्क्रैप किया जाएगा।4. अपलोड करें:

डिस्काउंट के बाद, फिल्टर का एक हिस्सा पानी या संपीड़ित हवा के साथ धोया जाएगा फिल्टर कपड़े को फेंकने के लिए शेष सूक्ष्म कणों को हटाने के लिए, फिल्टर कपड़े के फिल्टर प्रदर्शन को पुनर्स्थापित करने के लिए, और अगले फिल्टर के लिए तैयार होने के लिए।5. फ़िल्टर कपड़े पुनर्जन्म:

पूरे प्रक्रिया फ़िल्टर डिस्क की मदद से लगातार घूमती है ताकि प्रत्येक चरण के चक्र संचालन को महसूस किया जा सके और निरंतर ठोस और तरल विभाजन के प्रभाव को प्राप्त किया जा सके।

संरचना

वैक्यूम डिस्क फिल्टर मुख्य रूप से निम्नलिखित कोर घटकों से बना है

टैंक शरीर

यह फ़िल्टरिंग निलंबन के लिए एक कंटेनर है, और फ़िल्टर डिस्क टैंक में मल में आंशिक रूप से डूब जाता है, और मल को समायोजित करने से रोकने के लिए टैंक के शरीर के निचले हिस्से में एक मिश्रण डिवाइस खड़ा है।

वैक्यूम प्रणाली

यह वैक्यूम पंप, वैक्यूम टैंक, पाइपलाइन और वाल्व को कवर करता है, जो स्थिर नकारात्मक दबाव प्रदान कर सकता है और फ़िल्टर को डिस्चार्ज कर सकता है।

डिवाइस डिवाइस

इसमें squeegees और संपीड़ित वायु ब्लोटिंग सिस्टम होता है।

ट्रांसमिशन प्रणाली

मोटर, रेडिएटर, गियर या श्रृंखला से बना, फ़िल्टर डिस्क को 0.5 से 3 आर / मिनट की गति से घूमने के लिए विभिन्न कार्य चरणों को स्विच करने के लिए चलाएं;

फ़िल्टर डिस्क

कोर फ़िल्टरिंग यूनिट, आमतौर पर 6-20 प्रशंसक आकार के फिल्टरों से बना है, एक सर्कल में एक साथ रखा जाता है, सतह को फ़िल्टर कपड़े से कवर किया जाता है, और इंटीरियर को एक रेडियल या सर्कल तरल संग्रह चैनल से लैस किया जाता है ताकि फ़िल्टर कपड़े के माध्यम से फ़िल्टर इकट्ठा किया जा सके।

नियंत्रण प्रणाली

पीएलसी का कोर, वैक्यूम, तरल स्तर और अन्य सेंसर के साथ, स्वचालित रूप से नियंत्रण प्रणाली को नियंत्रित कर सकता है: पीएलसी कोर के रूप में, वैक्यूम, तरल स्तर और अन्य सेंसर के साथ, यह स्वचालित रूप से खिला की मात्रा, वैक्यूम, गति और अन्य मापदंडों को नियंत्रित कर सकता है, और उपकरण का हिस्सा मनुष्य-मशीन बातचीत को महसूस करने के लिए टच स्क्रीन से लैस है।

प्लेट और फ्रेम फिल्टर और बेल्ट फिल्टर की तुलना में वैक्यूम डिस्क फिल्टर के फायदे क्या हैं:

आयामों की तुलना	वैक्यूम डिस्क फिल्टर	प्लेट और फ्रेम फिल्टर	बेल्ट फ़िल्टर
ऑपरेटिंग मोड	निरंतर संचालन, फ़िल्टर डिस्क के रोटेशन और सर्किट के माध्यम से खिलाने, फ़िल्टरिंग, और रिहाई जैसे चरणों को पूरा करना	अंतरंग संचालन में कई चरण शामिल हैं, जिसमें फ्रेमिंग, फ़ीडिंग, फ़िल्टरिंग, डिफ्रेमिंग और सफाई शामिल हैं।	निरंतर संचालन, फ़िल्टर बेल्ट के निरंतर संचालन के माध्यम से निरंतर भोजन, फ़िल्टरिंग, डिवाइड, और डिस्चार्ज प्राप्त करना
फ़िल्टरिंग दक्षता	उच्च, प्रति यूनिट क्षेत्र 0.5 ~ 3m3/(m2・h) की प्रसंस्करण क्षमता के साथ, और वैक्यूम नकारात्मक दबाव द्वारा प्रेरित तेजी से फ़िल्टर केक गठन	मध्यम, फ़िल्टरिंग की गति धीरे-धीरे कम हो जाती है क्योंकि फ़िल्टर केक मोटा हो जाता है, छोटे बैचों और उच्च ठोस सामग्री के लिए उपयुक्त	मध्यम उच्च, प्रसंस्करण क्षमता के साथ फ़िल्टर बेल्ट की गति और चौड़ाई से प्रभावित, यह आम तौर पर मध्यम और कम एकाग्रता मलबे के लिए उपयुक्त है
फ़िल्टर केक के पानी की सामग्री	अपेक्षाकृत कम, 15% से 30%, आर्द्रता सामग्री को वैक्यूम नकारात्मक दबाव और वापस फेंकने के संयोजन के माध्यम से और भी कम किया जा सकता है	कम से मध्यम, 10% से 30% तक। उच्च दबाव दबाव दबाव सामग्री को काफी कम कर सकता है, लेकिन अतिरिक्त दबाव उपकरणों की आवश्यकता होती है	मध्यम, 20% से 40%, मुख्य रूप से गुरुत्वाकर्षण फ़िल्टरिंग और कम दबाव दबाव दबाने के माध्यम से dehydrated, एक आर्द्रता सामग्री थोड़ा वैक्यूम डिस्क और प्लेट और फ्रेम फिल्टर की तुलना में अधिक है
ऑटोमेशन का स्तर	यह अपेक्षाकृत उन्नत है, और वैक्यूम डिग्री, घूर्णन गति, और खिला दर जैसे मापदंडों को पीएलसी के माध्यम से नियंत्रित किया जा सकता है।	लागत अपेक्षाकृत कम है, और फ्रेम स्थापना और हटाने जैसी प्रक्रियाएं बहुत मैन्युअल ऑपरेशन पर निर्भर करती हैं।	यह अपेक्षाकृत उच्च है, और स्वचालित रूप से फ़िल्टर बेल्ट की गति, पानी की मात्रा, आदि को नियंत्रित कर सकता है, बिना मैन्युअल हस्तक्षेप के डिस्चार्ज के लिए आवश्यक
अनुकूलन	5% से 60% तक की एकाग्रता और 1 से 200μm तक की कणों के लिए उपयुक्त है, जैसे कि खनन केंद्रित और रासायनिक कण	उच्च एकाग्रता और उच्च विस्कोसता सामग्री जैसे रंगों और खाद्य कचरे के लिए उपयुक्त, कण आकार के लिए मजबूत अनुकूलनशीलता के साथ (छोटे कणों को बनाए रखने में सक्षम)	यह मध्यम से कम एकाग्रता (3% से 30%) और मोटे कणों, जैसे शहरी मल और खनन शेल्डिंग के लिए उपयुक्त है।
एक क्षेत्र को कवर करें	अपेक्षाकृत छोटा, एक ही प्रसंस्करण क्षमता के लिए एक अधिक कॉम्पैक्ट लेआउट के साथ	यह अपेक्षाकृत बड़ा है, फ्रेम स्थापना और हटाने के ऑपरेशन के लिए जगह की आवश्यकता होती है।	यह अपेक्षाकृत बड़ा है, और फिल्टर बेल्ट, खिला उपकरणों, प्रेस रोल, स्लाइस सिस्टम आदि को व्यवस्थित करने की आवश्यकता के कारण, यह आमतौर पर काफी लंबा है
उपकरण की लागत	यह अपेक्षाकृत उच्च है, जिसमें एक वैक्यूम प्रणाली और एक ट्रांसमिशन प्रणाली जैसे जटिल घटकों की आवश्यकता होती है	कम लागत और संरचना में सरल, यह मुख्य रूप से एक फ़िल्टर प्लेट, एक फ़िल्टर फ्रेम और एक चिपकने वाला उपकरण से बना है	उपकरण अपेक्षाकृत जटिल है, जिसमें फ़िल्टर बेल्ट, ड्राइव सिस्टम, प्रेस डिवाइस, और स्लिशिंग सिस्टम जैसे घटकों की आवश्यकता होती है, जो इसे प्लेट और फ्रेम फ़िल्टर प्रेस की तुलना में अधिक जटिल बनाता है
ऑपरेटिंग लागत	मध्यम। वैक्यूम पंपों में ऊर्जा की अधिक खपत होती है, लेकिन कम श्रम लागत होती है	लागत अपेक्षाकृत उच्च है, श्रम संचालन लागत उच्च है, और फ़िल्टर कपड़ा जल्दी खराब हो जाता है (अक्सर विघटन की आवश्यकता होती है)	फिल्टर बेल्ट के लिए मध्यम, उच्च रखरखाव लागत के साथ, और ऊर्जा खपत मुख्य रूप से ड्राइव मोटर और पानी पंप से आता है
लागू परिदृश्य	बड़े पैमाने पर औद्योगिक उत्पादन, जैसे कि खनन डिवाइडरेशन, पर्यावरण मलबा उपचार, और रासायनिक उद्योग में निरंतर फ़िल्टरिंग	छोटे बैच और अंतरंग उत्पादन, जैसे प्रयोगशाला छोटे पैमाने पर प्रयोग, अच्छी रासायनिक पदार्थ, और खाद्य और औषधीय उद्योगों में उच्च शुद्धता फ़िल्टरिंग	मध्यम से बड़े पैमाने पर निरंतर उत्पादन, जैसे कि शहरी मलबे का निचोड़, खनन शेल्फिंग उपचार, और कृषि अपशिष्ट जल उपचार
निलंबन के तरीके	स्वचालित डिस्चार्ज, एक स्क्रैपर का उपयोग करने के साथ-साथ संपीड़ित वायु बैक-बैश, फ़िल्टर केक को फ़िल्टर डिस्क की सतह से हटाने के लिए	मैनुअल या अर्ध-ऑटोमेटिक डिस्चार्ज फिल्टर केक को साफ करने के लिए फ़िल्टर फ्रेम को हटाने की आवश्यकता होती है, जिसके परिणामस्वरूप उच्च कार्य तीव्रता होती है	स्वचालित डिस्चार्ज, जहां फ़िल्टर केक स्वाभाविक रूप से गिर जाता है जब फ़िल्टर बेल्ट अंत तक पहुंचता है, या स्ट्रिप करने के लिए एक स्क्रैपर द्वारा सहायता की जाती है
फिल्टर कपड़े को बदलने में कठिनाई	यह अपेक्षाकृत जटिल है, फ़िल्टर डिस्क विधानसभा को फ़िल्टर कपड़े को बदलने के लिए विघटित करने की आवश्यकता होती है, जो लंबे समय तक लेता है	यह अपेक्षाकृत सरल है; केवल फ़िल्टर फ्रेम को खोलने के लिए फ़िल्टर कपड़े को बदलने के लिए।	यह अपेक्षाकृत सरल है, फ़िल्टर बेल्ट के एक सर्कलित निरंतर संरचना के साथ, जिसे ऑनलाइन या बंद होने के बाद जल्दी से प्रतिस्थापित किया जा सकता है

डिस्क वैक्यूम फिल्टर

एक कुशल ठोस और तरल विभाजक के रूप में, वैक्यूम डिस्क फिल्टर वैक्यूम नकारात्मक दबाव ड्राइविंग सिद्धांत के कारण निरंतर संचालन को प्राप्त करता है. अपने कॉम्पैक्ट डिजाइन और उत्कृष्ट स्वचालन स्तर के साथ, यह कई उद्योगों में एक महत्वपूर्ण भूमिका निभाता है, विशेष रूप से बड़े पैमाने पर, उच्च एकाग्रता के मलबे के डिवाइस में।
