मुख्य कार्य: गैस पथ स्विच और प्रक्रिया नियंत्रण

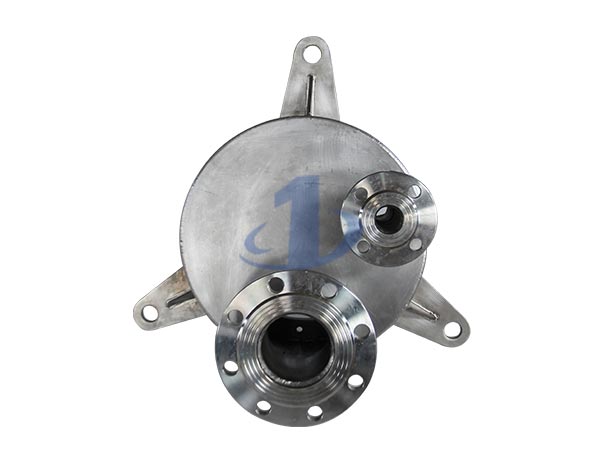

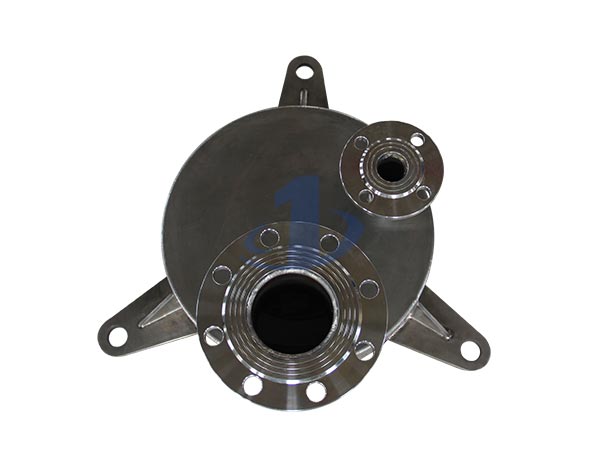

वैक्यूम ड्रम फिल्टर के नियंत्रण कोर के रूप में, गैस वितरण डिस्क सुनिश्चित करता है कि ड्रम पर प्रत्येक फिल्टर कक्ष अपने आंतरिक रूप से सटीक गैस पथ ज़ोनिंग के माध्यम से अनुक्रमिक रूप से निम्नलिखित कार्य करता है:

फ़िल्टर क्षेत्र:गैस वितरण डिस्क वैक्यूम पाइपलाइन से जुड़ा हुआ है, जिससे फ़िल्टर को अवशोषित किया जा सकता है. ठोस कण ड्रम की सतह पर adsorbed होते हैं और हरी चाय केक बनाने के लिए।

स्नान क्षेत्र:यह धोने के तरल को फ़िल्टर केक परत के माध्यम से समान रूप से गुजरने के लिए मार्गदर्शन करता है, और धोने की प्रक्रिया समाप्त होने के बाद अपशिष्ट तरल को दूर ले जाता है।

Dewatering क्षेत्र:उच्च वैक्यूम डिग्री को गहराई से मिश्रित तरल को फ़िल्टर केक से हटाने के लिए लगातार बनाए रखा जाता है, जिससे आगे की सूखने तक पहुंच जाती है।

डिस्काउंट क्षेत्र:गैस पथ को संपीड़ित हवा में स्विच किया जाता है, और वायु प्रवाह को सूखे फिल्टर केक को फिल्टर कपड़े से फेंकने के लिए उपयोग किया जाता है।

मुख्य संरचनात्मक विशेषताएं

गैस वितरण डिस्क का संरचनात्मक डिजाइन सीधे उसके निस्पंदन दक्षता और संचालन स्थिरता से जुड़ा हुआ है, इसकी मुख्य विशेषताएं तीन पहलुओं में प्रतिबिंबित होती हैं:

स्पष्ट क्षेत्र:डिस्क सतह सटीक रूप से कई स्वतंत्र प्रशंसक आकार के गैस पथ क्षेत्रों में विभाजित है, जो प्रत्येक चरण के दौरान सटीक और व्यवस्थित गैस पथ स्विच सुनिश्चित करते हैं, जैसे कि प्रसंस्करण चरणों जैसे फ़िल्टरिंग, धोना, डिहाइड्रेशन और डिस्चार्ज।

मजबूत सीलिंग:डिस्क और घूर्णन वितरक सिर के बीच उच्च परिशुद्धता सील का उपयोग किया जाता है, प्रभावी ढंग से वैक्यूम और संपीड़ित वायु सर्किट के बीच क्रॉस बोलने से रोकता है. यह प्रणाली के वैक्यूम डिग्री की स्थिरता और डिस्चार्ज कार्रवाई की चिकनीता की गारंटी देता है.

प्रतिरोधी सामग्री:गैस वितरण डिस्क मुख्य रूप से स्टेनलेस स्टील, विशेष मिश्र धातुओं, या सतह कठोरता उपचार के साथ उच्च ताकत कास्टिंग लोहा से बना है। यह उत्कृष्ट बर्बादी प्रतिरोध और संक्षारण प्रतिरोध का प्रदर्शन करता है, जिससे यह जटिल कार्य परिस्थितियों में लंबे समय तक घर्षण और क्षरण का सामना कर सकता है।
