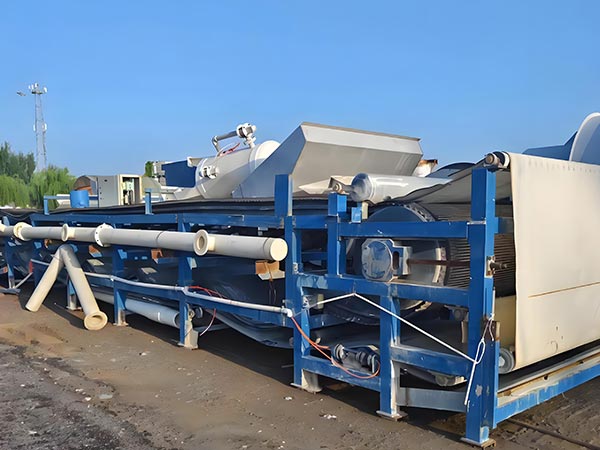

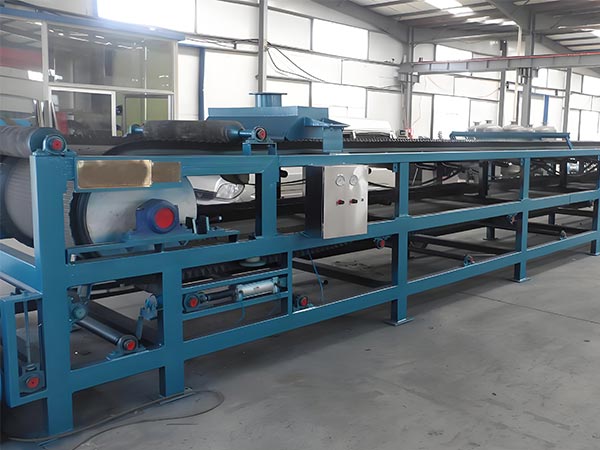

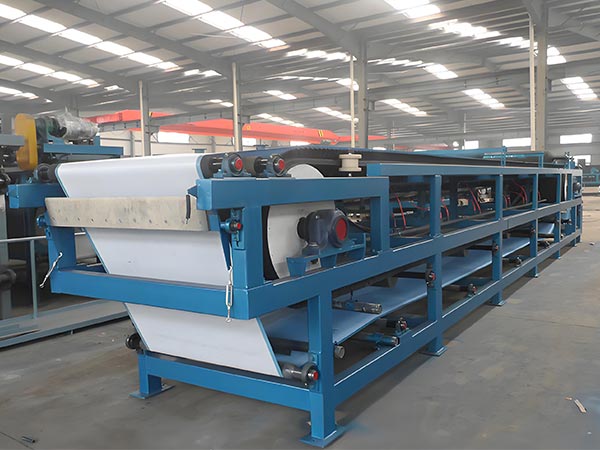

क्षैतिज वैक्यूम फिल्टर ठोस और तरल के विभाजन को चलाने के लिए वैक्यूम नकारात्मक दबाव का उपयोग करता है, जिसमें फ़िल्टरिंग, धोने, सूखने और फ़िल्टर कपड़े पुनर्जन्म सहित निरंतर संचालन की अनुमति है. इस उपकरण में उच्च फ़िल्टरिंग दक्षता, बड़ी उत्पादन क्षमता, उत्कृष्ट धोने की प्रदर्शन, लचीला संचालन और कम रखरखाव लागत है।

वैक्यूम बेल्ट विधानसभा

वैक्यूम बेल्ट विधानसभा क्षैतिज वैक्यूम फ़िल्टरों का एक महत्वपूर्ण घटक है, मुख्य रूप से एक रबर फ़िल्टर बेल्ट, वैक्यूम कैमरा, ड्राइव रोलर, और कन्वेयर बेल्ट समर्थन प्लेटफॉर्म से बना है। रबर फ़िल्टर बेल्ट प्राथमिक फ़िल्टरिंग मीडिया के रूप में कार्य करता है, जिसका प्रदर्शन सीधे फ़िल्टरिंग दक्षता और उपकरणों के संचालन दक्षता को प्रभावित करता है।

काम के सिद्धांत

संचालन के दौरान, इंजन सबसे पहले एक कमी गियरबॉक्स के माध्यम से स्थिर शक्ति प्रदान करता है, लगातार सर्कल फिल्टर बैग को चलाता है. फिल्टर कपड़ा, फिल्टर बेल्ट की सतह पर पहले सेट किया गया है, बेल्ट के साथ सिंक्रनाइज़ रूप से चलता है, बाद में ठोस-वसाई विभाजन के लिए तैयार करता है।

जब सर्कल फिल्टर बेल्ट वैक्यूम कक्ष के साथ स्लाइडिंग संपर्क बनाए रखता है, तो कक्ष को एक बाहरी वैक्यूम सिस्टम से जोड़ना बेल्ट की सतह पर एक स्थिर वैक्यूम adsorption क्षेत्र बनाता है - अलगाव प्राप्त करने के लिए महत्वपूर्ण शर्त।

बाद में, प्रसंस्करण की जाने वाली मल को एक समर्पित डिवाइस के माध्यम से फ़िल्टर कपड़े पर समान रूप से वितरित किया जाता है। वैक्यूम अपशिष्ट क्षेत्र में प्रवेश करते समय, मल का तरल घटक नकारात्मक दबाव के तहत फ़िल्टर कपड़े में प्रवेश करता है और फ़िल्टर बेल्ट की सतह पर पारदर्शी चैनलों के माध्यम से वैक्यूम कक्ष में प्रवाह करता है।

जैसा कि फ़िल्टर बेल्ट आगे बढ़ता है, आकारित फ़िल्टर केक अनुक्रमिक रूप से ऑप्टिमाइज़ेड प्रसंस्करण के लिए उपकरण के धोने वाले क्षेत्र और सूखने वाले क्षेत्र में प्रवेश करता है। पूरे प्रक्रिया के अंतिम चरण में, फ़िल्टर कपड़ा सर्कल फ़िल्टर बेल्ट से अलग हो जाता है। डिस्काउंट रोलर द्वारा सहायता से, फ़िल्टर केक चिकनी रूप से डिस्काउंट किया जाता है। फ़िल्टर कपड़ा, शेष अशुद्धियों को हटाने के लिए साफ किया जाता है, फ़िल्टर बेल्ट की सतह पर वापस आता है ताकि अगला फ़िल्टरिंग चक्र शुरू हो सके, उपकरण की निरंतर संचालन सुनिश्चित हो सके।

विशेषताएं

"अंतरिक वैक्यूम एड्सorption + मॉड्यूलर डिजाइन" का लाभ उठाते हुए, उपकरण ठोस और तरल विभाजन में महत्वपूर्ण लाभ प्रदान करता है:

1. स्थिर प्रवाह के साथ उच्च विभाजन दक्षता

वैक्यूम कक्ष में निरंतर नकारात्मक दबाव बनाए रखने से फ़िल्टर का तेजी से निकासी की अनुमति मिलती है. समान फ़िल्टर बेल्ट ऑपरेशन के साथ संयोजन में, यह निरंतर प्रसंस्करण को अस्थायी रूप से प्राप्त करता है. प्लेट और फ्रेम फ़िल्टर प्रेस जैसे पारंपरिक उपकरणों की तुलना में, यह स्थिर केक आर्द्रता सामग्री (15%-30%) के साथ बड़ी मात्राओं को संभालता है, नीचे की लागत को कम करता है और बड़े पैमाने पर उत्पादन का समर्थन करता है।

2. उच्च केक शुद्धता और उत्कृष्ट धोने के प्रदर्शन

एक समर्पित धोने वाला क्षेत्र स्प्रे सफाई समाधान का उपयोग करता है जो वैक्यूम दबाव के माध्यम से केक को पूरी तरह से घुसपैठ करता है, कुछ परिदृश्यों में 99.8% से अधिक कुशलता के साथ "विस्थापन धोना" प्राप्त करता है।

3. उपयोगकर्ता के अनुकूल संचालन और उच्च स्वचालन

इंजन + कमी गियरबॉक्स द्वारा संचालित, पीएलसी नियंत्रण प्रणाली गतिशील रूप से वास्तविक समय में बेल्ट की गति, वैक्यूम दबाव और अन्य मापदंडों को समायोजित करती है, मैन्युअल हस्तक्षेप को कम करने के लिए।

4. व्यापक आवेदन रेंज

फिल्टर कपड़े सामग्री और वैक्यूम दबाव को समायोजित करके उच्च विस्कोसता, पतली कण, जंगली, और आसानी से प्रदूषित सामग्री के लिए अनुकूलित किया जा सकता है।

5. कम रखरखाव लागत

कोर घटक पहनने के प्रतिरोधी और संक्षारण प्रतिरोधी सामग्री का उपयोग करते हैं। मॉड्यूलर डिजाइन व्यक्तिगत घटक की सेवा को सुविधाजनक बनाता है, अपर्याप्त समय को कम करता है। पुन: उपयोग योग्य फिल्टर कपड़े उपभोगी प्रतिस्थापन को कम करते हैं, 8-10 वर्षों की सेवा जीवन के साथ उचित रखरखाव के तहत।

पैरामीटरों की विशेषताएं

पैरामीटर का नाम	पारंपरिक श्रृंखला / विनिर्देश
फ़िल्टर क्षेत्र	छोटे: 2 से 60 मीटर लंबाई: 60-120 मीटर अनुकूलित: ≤150m2
फिल्टर बेल्ट चौड़ाई	500 मिमी - 3200 मिमी आमतौर पर 1000mm, 2000mm, 3000mm का उपयोग किया जाता है
फिल्टर बेल्ट सामग्री	संक्षारण प्रतिरोधी रबर (सामान्य कार्य परिस्थितियों), फ्लोरोबबर (सख्त संक्षारण), खाद्य ग्रेड रबर (फूड उद्योग)
फिल्टर बेल्ट स्पीड	0.5-5 मीटर / मिनट
उपकरण लंबाई	छोटे: 4-10 मीटर लंबाई: 15-35 मीटर
डिवाइस चौड़ाई	फिल्टर बैंडविड्थ 100-300 मिमी
उपकरण ऊंचाई	1.5 से 3 मीटर
उपकरण वजन	2-60m2 मॉडल:3.0-25.6t 60m2 से अधिक: 30-80t
वैक्यूम का स्तर	-0.06MPa करने के लिए - 0.095MPa
वैक्यूम पंप पावर	छोटे: 5.5-15 किलोवाट लंबाई: 37-75 किलोवाट
प्रसंस्करण क्षमता (स्लरी मात्रा)	5-200m3 / घंटा
प्रसंस्करण क्षमता (सर्ची सामग्री उत्पादन)	0.5-50 टन / घंटा
फिल्टर केक के नमी सामग्री	15 से 30 प्रतिशत
पानी धोने का इस्तेमाल	0.3 मिमी / घंटा
सफाई दक्षता	पारंपरिक ≥ 95%, अच्छे काम की स्थिति (केमिकल शुद्धता) ≥ 99.8%
बिजली की आपूर्ति voltage	380V (तीन चरण पांच तार प्रणाली); बड़े उपकरणों को अनुकूलित उच्च वोल्टेज बिजली की आपूर्ति की आवश्यकता होती है (जैसे 6kV)
ऑपरेटिंग तापमान	-10°C -40°C
आर्द्रता का संचालन	≤ 90% (कोई संक्षारित पानी)
संक्षारण प्रतिरोध का स्तर	साधारण मॉडल: कमजोर संक्षारण के लिए प्रतिरोधी; कस्टम मॉडल (316L स्टेनलेस स्टील): मजबूत संक्षारण प्रतिरोध
फ़ीड पंप का सिर	≥ 10 मीटर
फिल्टर टैंक की मात्रा	≥10 मिनट फ़िल्टर उत्पादन उपकरण

क्षैतिज वैक्यूम फिल्टर

निरंतर विभाजन, कुशल धोने और विविध सामग्रियों के अनुकूलन के अपने लाभों का लाभ उठाते हुए, यह उपकरण कई उद्योगों में मुख्य परिदृश्यों की सेवा करता है, विशेष रूप से निम्नलिखित:

पर्यावरण उपचार क्षेत्र

·औद्योगिक अपशिष्ट जल मल डिवॉरिंग: 95% + से 25%-30% तक मल के नमी सामग्री को कम करता है, मात्रा में कमी और लागत बचत प्राप्त करता है;

ग्वालियर गैस desulfurization ग्वालियर प्रसंस्करण: निर्माण सामग्री के लिए 15%-20% आर्द्रता सामग्री के साथ सूखे ग्वालियर में ग्वालियर ग्वालियर को अलग करता है;·

शहरी गंदगी सूखने: शहरी गंदगी का स्वचालित उपचार प्रदूषण को रोकता है और बाद के निपटान को सुविधा देता है।·

खनन और धातु उद्योग

खनिज केंद्रित प्रसंस्करण: रासायनिक पदार्थों को हटाने के लिए स्नान + डिवाइस, नमी सामग्री को 20%-25% तक कम करने और मिलिंग दक्षता में सुधार करने के लिए;·

टॉयलिंग शुष्क स्टैकिंग: 5%-15% ठोस पदार्थ सामग्री से टॉयलिंग टॉयलिंग टॉयलिंग लागत और जोखिम को कम करने के लिए 25%-30% तक ड्राइविंग;·

पिघलने स्लॉट रिकवरी: शेष धातुओं को पुनर्प्राप्त करने के लिए पिघलने के अवशेषों और एनोड स्लॉट को अलग करना, सूखे निपटान की अनुमति देता है।·

रासायनिक और दवा उद्योग

रासायनिक उत्पाद शुद्धि: बहु-स्तरीय धोना अशुद्धियों को हटाता है, फ़िल्टर केक में ≥ 98% शुद्धता प्राप्त करता है;·

सॉल्वेंट रीसाइक्लिंग: रीसाइक्लिंग के लिए इथनॉल, एसीटोन आदि को रीसाइक्लिंग के लिए रीसाइक्लिंग करने के लिए अलग-अलग सॉल्वेंट-आधारित मसाले;·

फार्मास्यूटिक मध्यवर्ती अलगाव: स्टेनलेस स्टील 316 एल + खाद्य ग्रेड फिल्टर कपड़े का उपयोग करके स्वचालित अलगाव के लिए अशुद्ध GMP मानकों को पूरा करें।·

खाद्य संसाधन उद्योग

स्टार्च / चीनी प्रसंस्करण: शुद्धता बढ़ाने के लिए मातृ शराब से 25%-30% तक स्टार्च स्लरी को डिहाइड्रेट करें;·

फलों और सब्जियों के प्रसंस्करण: पशु फ़ीड या आहार फाइबर अनुप्रयोगों के लिए फलों के प्याज को पुनर्प्राप्त और dehydrate करें;·

दूध प्रसंस्करण समर्थन: स्वच्छता मानकों को पूरा करने के लिए रस प्रोटीन शेष और पनीर फ़िल्टर केक का इलाज करें।·

निर्माण सामग्री और प्लास्टिक और कागज उद्योग

इमारत सामग्री पूर्व-प्रसंस्करण: ओवन पुनः प्रसंस्करण या मोल्डिंग के लिए dehydrate कच्चे माल;·

कागज मशीन ठोस अपशिष्ट वसूली: भरने या निर्माण सामग्री के रूप में उपयोग के लिए सफेद गंदगी को डिहाइड्रेट करें;·

नई इमारत सामग्री: दीवार सामग्री के उत्पादन के लिए Dewater fly ash and slag।·

अन्य विशेष अनुप्रयोग

नई ऊर्जा सामग्री: नमी सामग्री और शुद्धता को नियंत्रित करने के लिए लिथियम बैटरी स्लरी (उदाहरण के लिए, लिथियम लोहे फॉस्फेट) को प्रसंस्करण करें;·

समुद्री जल निचोड़: निचोड़ और वसूली के लिए ब्रैन से क्रिस्टलीकृत नमकों को अलग करें;·

कोटिंग्स / पिगमेंट: विलायक को हटाने और उत्पाद की शुद्धता को बढ़ाने के लिए अलग-अलग स्लाइड्स।·
