रोटरी डिस्क फिल्टर:
यह "उच्च दक्षता अलग + स्थिर संचालन" के मूल सिद्धांतों के आसपास डिज़ाइन किया गया है. इसके मुख्य घटक और कार्य निम्नलिखित हैं:रोटरी डिस्क फ़िल्टर
मुख्य फ्रेम:इसमें एक सर्कल फिल्टर टैंक शामिल है (स्लरी लोड के लिए, संक्षारण प्रतिरोध के आधार पर चयनित सामग्री: 304/316L स्टेनलेस स्टील, फाइबरग्लास मजबूत प्लास्टिक, या रबर-लेड), कोर रोटरी डिस्क विधानसभा, और गियर मोटर ड्राइव इकाई।
रोटरी डिस्क संग्रह:उपकरण का कोर, 8-24 विभाजित फिल्टर डिस्क (प्रसंस्करण क्षमता के आधार पर निर्धारित मात्रा) से बना है। प्रत्येक डिस्क में अंदर एक शहद कंबल / लैटिक्स शैली के तरल संग्रह कक्ष होता है, बाहरी रूप से फिल्टर कपड़े से कवर किया जाता है।
वैक्यूम और बैकवॉश सिस्टम:इसमें एक वैक्यूम पंप, वैक्यूम पाइपिंग, संपीड़ित वायु भंडारण टैंक, और बैकवॉश पाइपिंग शामिल हैं। पाइप ड्राइव जोड़ों के माध्यम से डिस्क विधानसभा में कनेक्ट होते हैं ताकि सीलिंग सुनिश्चित हो सके, वैक्यूम एड्सorption और बैकवॉश मोल्डिंग डिस्चार्ज की अनुमति मिलती है।
सफाई प्रणाली:एक वॉशिंग तरल टैंक, स्प्रे पंप, स्प्रे पाइप, और नोजल शामिल हैं. नोजल में समायोज्य कोण और प्रवाह दर (0.5-5 m3/h, मलरी पारगमन के अनुरूप) फिल्टर केक के समान वॉशिंग तरल कवरेज सुनिश्चित करने के लिए शामिल हैं।
डिस्काउंट और परिवहन प्रणाली:स्टेनलेस स्टील / पहनने के प्रतिरोधी मिश्र धातु स्क्रैपर (0.1-0.3 मिमी फ़िल्टर कपड़े से अंतर), वैकल्पिक कंपन उपकरण, और निचले प्रवाह परिवहन उपकरण शामिल हैं।
नियंत्रण प्रणाली:मुख्य रूप से पीएलसी आधारित, रोटेशन की गति, वैक्यूम स्तर, तरल स्तर, और धोने के तरल प्रवाह दर की वास्तविक समय निगरानी प्रदान करता है. टच स्क्रीन पैरामीटर कॉन्फ़िगरेशन और विफलता अलार्म का समर्थन करता है (उदाहरण के लिए, फिल्टर कपड़े अवरोध, वैक्यूम पंप विफलता)।
उपकरण चयन प्राथमिकता के रूप में "फिल्टरिंग क्षेत्र" को प्राथमिकता देता है, आमतौर पर 5 से 100 वर्ग मीटर तक, 200 वर्ग मीटर से अधिक के अनुकूलित समाधानों के साथ।
मुख्य लाभ:
पारंपरिक ठोस और तरल विभाजन उपकरणों जैसे प्लेट और फ्रेम फ़िल्टर प्रेस, कैमरा फ़िल्टर प्रेस, और सेंटीफुगल फ़िल्टर की तुलना में, रोटरी डिस्क फ़िल्टर निम्नलिखित महत्वपूर्ण लाभ प्रदान करते हैं:
1. उच्च दक्षता के साथ निरंतर संचालन:एक रोटेशन डिस्क डिजाइन का उपयोग करके, प्लेट-एंड-फ्रेम मशीनों द्वारा आवश्यक अस्थायी "प्लेट लोड-फिल्टरिंग-फिल्टरिंग" चक्र को समाप्त किया जाता है, जो 24/7 निरंतर संचालन की अनुमति देता है. यह प्रति इकाई फ़िल्टरिंग क्षेत्र पर उच्च प्रवाह प्राप्त करता है, जिससे यह बड़े पैमाने पर अनुप्रयोगों के लिए आदर्श होता है जैसे कि रासायनिक अपशिष्ट जल उपचार और खनिज उपचार।
2. उच्च स्वचालन:पीएलसी-आधारित सिस्टम पूरी तरह से स्वचालित प्रक्रियाओं की अनुमति देते हैं, जिससे श्रम लागत कम हो जाती है. फिल्टर कपड़े को बदलना सरल है, जिसके परिणामस्वरूप पारंपरिक उपकरणों की तुलना में काफी कम रखरखाव भार होता है.
3. कम फ़िल्टर केक नमी सामग्री:"प्री-डिहाउडिंग + गहरी डिहाउडिंग + विपरीत ब्लो" प्रक्रिया फ़िल्टर केक की नमी सामग्री सेंटीफ्यूज की तुलना में 10%-20% कम और पारंपरिक वैक्यूम फ़िल्टर की तुलना में 5%-15% कम प्राप्त करती है।
4. व्यापक अनुकूलन:0.1 से 1000 μm के बीच निलंबन प्रसंस्करण। स्थिर विभाजन कम विस्कोसता (मशीन ऊर्जा संयंत्र desulfurization जिप्सम), उच्च विस्कोसता (कट्टा मल) और संक्षारक सामग्री (इलेक्ट्रोप्लेटिंग अपशिष्ट जल) के लिए पात्र समायोजन के माध्यम से प्राप्त किया जा सकता है, न्यूनतम फिल्टर कपड़े अवरोध के साथ।
5. स्थिर, सुरक्षित और पर्यावरण के अनुकूल:रोटेशन की गति

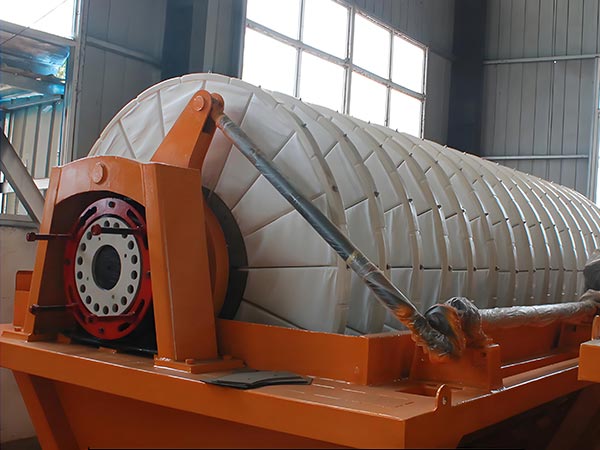

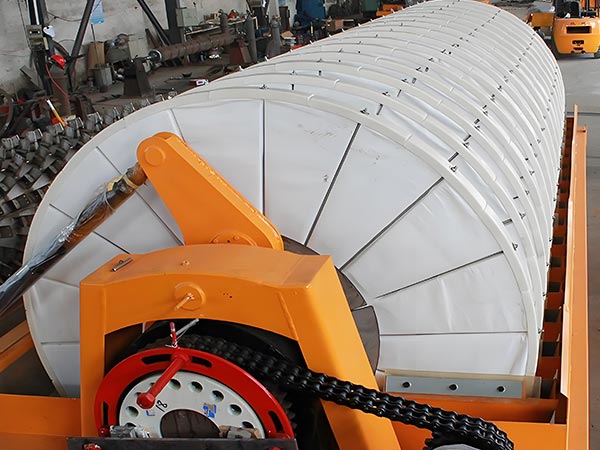

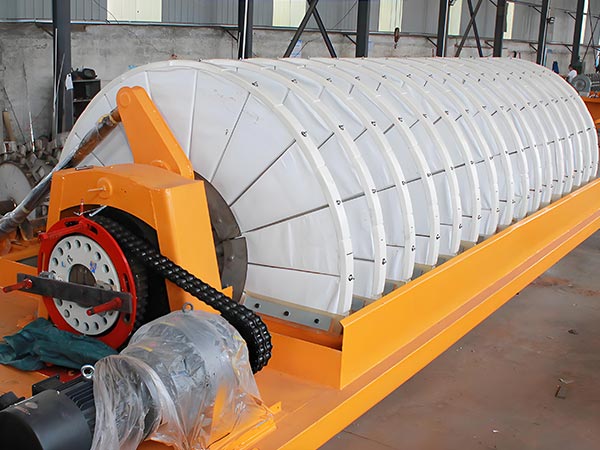

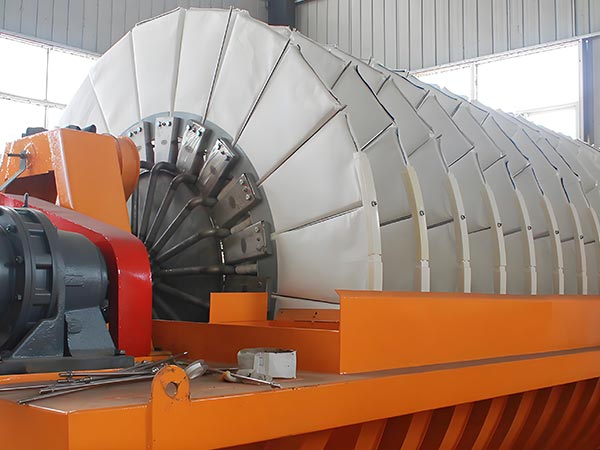

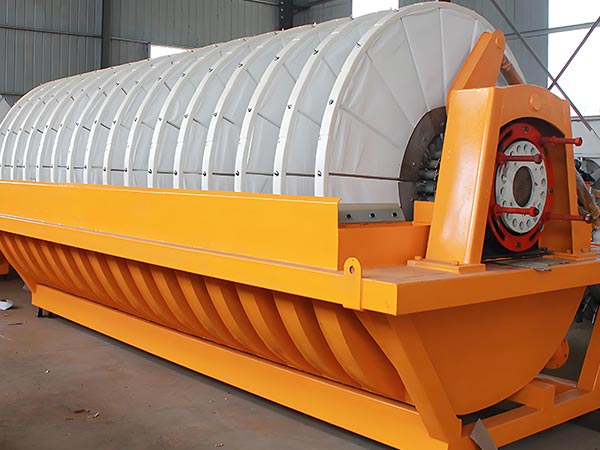

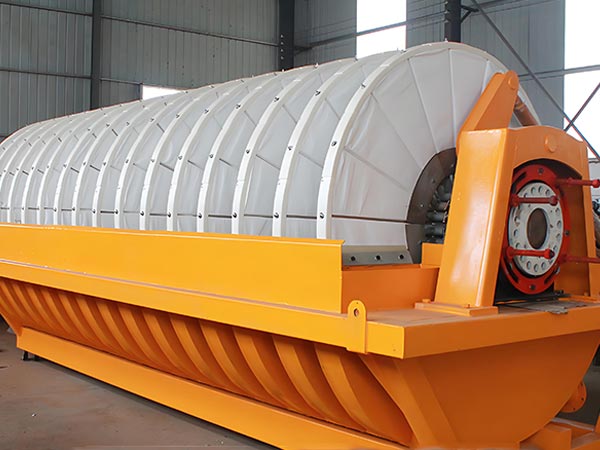

उत्पाद की छवि
रोटरी डिस्क वैक्यूम फिल्टर के तकनीकी विनिर्देश
पैरामीटर का नाम | पैरामीटर सीमा | निर्देशों |
फ़िल्टर क्षेत्र | 0.5 से 200एम 2 | दस15 को20 को25 को30 के3540 के4550607284 में96 में108 में120 मेंएम 2आदि |
फ़िल्टर डिस्क का व्यास | 120-3100 मिमी | जैसे 2400 मिलीमीटर के बड़े प्लेट व्यास, 1200 मिलीमीटर के छोटे प्लेट व्यास, या 2100 मिलीमीटर, 3100 मिलीमीटर, आदि |
फ़िल्टर डिस्क की संख्या | 2 से 12 टुकड़े | फ़िल्टर क्षेत्र के आधार पर, उदाहरण के लिए, जब फ़िल्टर क्षेत्र 10 वर्ग मीटर है, तो फ़िल्टर डिस्क की संख्या 2 है, जब यह 15 वर्ग मीटर है, तो यह 3 है, और इतने पर |
प्रति प्लेट फ़िल्टर प्रशंसकों की संख्या | उनमें से 20 | पारंपरिक कॉन्फ़िगरेशन फ़िल्टरिंग प्रक्रिया के नियंत्रण को मजबूत कर सकता है, केक मोटाई को समान बनाता है |
फिल्टर की सटीकता | 2 से 100 माइक्रोन | उपयोग की जाने वाली फ़िल्टर मीडिया के आधार पर अलग-अलग सटीकता के साथ फ़िल्टर, जैसे सेलुलर कपास, फ़िल्टर कपड़ा, फ़िल्टर पेपर, आदि |
दबाव फ़िल्टर | 0.1-1.0 मेगापास्केल | विभिन्न मॉडल और अनुप्रयोग आवश्यकताओं के अनुसार समायोज्य |
वैक्यूम का स्तर | 91.2 KPa से कम नहीं | फ़िल्टरिंग दक्षता सुनिश्चित करने के लिए लगभग 684 मिलीमीटर हाईकोर्ट |
प्रसंस्करण शक्ति | प्रति वर्ग मीटर प्रति घंटे 0.6-1.2 टन सूखी मिट्टी | विशिष्ट प्रसंस्करण क्षमता सामग्री गुणों, फ़िल्टरिंग क्षेत्र आदि जैसे कारकों से संबंधित है |
फिल्टर केक के नमी सामग्री | सामान्य सामग्री 26% से अधिक नहीं | फिल्टर केक की नमी सामग्री विभिन्न सामग्रियों के बीच भिन्न होती है, और यह आमतौर पर फॉस्फेट केंद्रित को प्रसंस्करण करते समय 12% और 18% के बीच नियंत्रित किया जा सकता है |
स्लरी एकाग्रता | 10 से 65 प्रतिशत | धातु खनिज मलबे की इष्टतम एकाग्रता 35% -65% है, और कोयला या अन्य हल्के सामग्री मलबे की इष्टतम एकाग्रता 20% -40% है। |
स्लरी के कण आकार | -100 मेष से -400 मेष तक | इस कण आकार सीमा के भीतर मलरी फ़िल्टरिंग के लिए उपयुक्त |
मोटर शक्ति | 2.5 से 15 किलोग्राम | स्पिंडल मोटर और मिश्रण मोटर की शक्ति सहित, उदाहरण के लिए, जब फ़िल्टरिंग क्षेत्र 10 वर्ग मीटर है, तो स्पिंडल मोटर की शक्ति 2.2 kW है और मिश्रण मोटर की शक्ति 3 kW है; जब फ़िल्टरिंग क्षेत्र 120 वर्ग मीटर है, तो स्पिंडल मोटर की शक्ति 11 kW है और मिश्रण मोटर की शक्ति 15 kW है |
उपकरण सामग्री | स्टेनलेस स्टील, कार्बन स्टील, कार्बन स्टील लाइनर, उच्च आणविक वजन पॉलिएथेलीन, आदि | सामग्री संक्षारण जैसे कारकों के आधार पर विभिन्न सामग्रियों का चयन करें |
नियंत्रण प्रणाली | PLC नियंत्रण | फ़िल्टरिंग समय, दबाव और फ़िल्टरिंग मीडिया की सफाई जैसे मापदंडों को आवश्यक रूप से सेट किया जा सकता है |
अनुप्रयोग परिदृश्य:
अपने अत्यधिक कुशल, निरंतर संचालन और मजबूत अनुकूलन क्षमता का लाभ उठाते हुए, रोटरी वैक्यूम डिस्क फिल्टर पर्यावरण संरक्षण, रासायनिक प्रसंस्करण, खाद्य निर्माण और खनन सहित कई क्षेत्रों में व्यापक अनुप्रयोग पाता है।
1. पर्यावरण संरक्षण उद्योग:
शहरी अपशिष्ट जल उपचार: प्रक्रियाओं सक्रिय गंदगी और अतिरिक्त गंदगी, एक फ़िल्टर केक आर्द्रता सामग्री प्राप्त
औद्योगिक अपशिष्ट जल प्रसंस्करण: रासायनिक, इलेक्ट्रोप्लेटिंग और पेंटिंग अपशिष्ट जल से क्रोम संक्रमित मल और नमक मल को कम करने के लिए;
ग्वालियर गैस desulfurization: ग्वालियर से desulfurization ग्वालियर slurry और इस्पात कारखाने ग्वालियर को नमी सामग्री के साथ उत्पादन करने के लिए
2. रासायनिक उद्योग:
अच्छी रासायनिक पदार्थ: उत्पाद की शुद्धता सुनिश्चित करने के लिए सिंथेटिक राल और पिगमेंट उत्पादन में निलंबन को अलग करना;
उर्वरक उत्पादन: एमोनियम फॉस्फेट और पोटेशियम क्लोराइड उत्पादन से फॉस्फोगिप्सम मल और नमक मल को साइड उत्पादों (उदाहरण के लिए, सल्फर एसिड उत्पादन के लिए फॉस्फोगिप्सम) को पुनर्प्राप्त करने के लिए);
कार्बनिक रसायन: सॉल्वेंट वसूली की अनुमति देने के लिए एथनॉल, एसीटोन और अन्य सॉल्वेंट-सॉल्वेंट मिश्रण को अलग करें।
3. खाद्य उद्योग
स्टार्च प्रसंस्करण: 35% -45% आर्द्रता सामग्री के साथ गीले स्टार्च प्राप्त करने के लिए स्टार्च स्लरी का फ़िल्टरिंग, इसे बाद में सूखने के लिए तैयार करना;
चीनी उद्योग: चीनी मिट्टी और चीनी मिट्टी फ़िल्टरिंग मिट्टी का उपचार चीनी को पुनर्प्राप्त करने के लिए; मिट्टी को फ़ीड में संसाधित किया जा सकता है;
दूध प्रसंस्करण: उत्पाद वसूली दरों को बढ़ाने के लिए सॉरी प्रोटीन निलंबन और पनीर उत्पादन से सॉरी की फ़िल्टरिंग।
4. खनन और धातु उद्योग
खनिज प्रसंस्करण: कुशल परिवहन और पिघलने के लिए 10%-20% नमी सामग्री केंद्रित पाउडर का उत्पादन करने के लिए तांबे, लोहे, और सोने के खनिज केंद्रित को डिवॉड करना;
गैर-मेटल खनिज प्रसंस्करण: अशुद्धियों को हटाने और शुद्धता को बढ़ाने के लिए चट्टान और कालिन मलबे का इलाज;
Metallurgical Waste Treatment: मूल्यवान धातुओं जैसे लोहे को पुनर्प्राप्त करते हुए मात्रा को कम करने के लिए स्टील स्लाइड और लाल गंदगी को डिवॉटर करना।
5. नई ऊर्जा उद्योग
लिथियम बैटरी सामग्री: कण आकार और शुद्धता सुनिश्चित करने के लिए एनएमपी सॉल्वेंट से लिथियम आयरन फॉस्फेट और टर्नीर सामग्री स्लरी को अलग करना;
फोटोवोल्टिक सामग्री: अशुद्धियों को हटाने और फोटोवोल्टिक ग्लास की शुद्धता को बढ़ाने के लिए क्वार्ट्ज रेत का फ़िल्टर;
ऊर्जा भंडारण सामग्री: इलेक्ट्रोलाइट शुद्धता और बैटरी प्रदर्शन की गारंटी देने के लिए वानाइड प्रवाह बैटरी इलेक्ट्रोलाइट्स से अशुद्धियों को खत्म करना।
